Vérification préalable en cas de MRF455 / MRF477 grillé

- Verifier la resistance ajustable VR39 (100 ohms) : Panne courante
- Verifier la resistance R237 (10 ohms)
- Verifier le condensateur C183 (10 pF)
- Verifier le condensateur C184 (270 pF)
- Verifier la diode qui est collée sur le MRF477 et la remplacer si besoin par une 1N4148
- Si toujours pas de puissance en sortie (ou peu de puissance), verifier le driver 2SC2166
Pour tester si il a un probleme, vous enlevez le driver 2SC2166 et vous placer un condensateur de 22 pF environ entre l'emplacement de la base et le collecteur du transistor enlevé. Si la puissance augmente, le transistor 2SC2166 a sans doute un probleme meme si il parait ok au test des jonctions base/emetteur et base/collecteur.


Modification MRF477 par MRF455

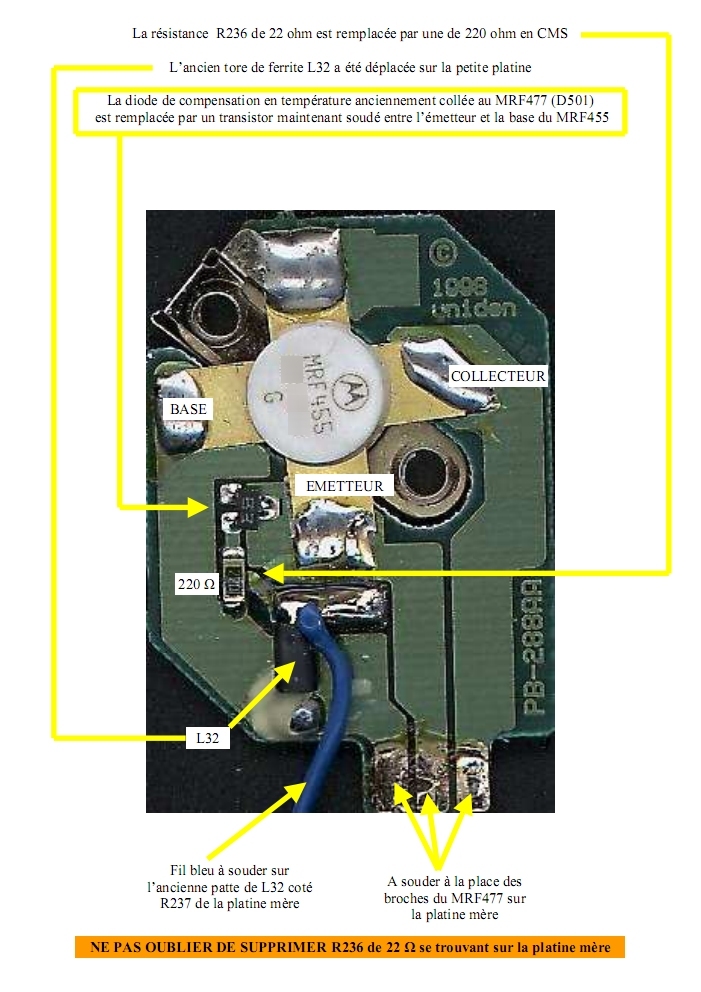

Vous etes nombreux a m'avoir demande ces deux images montrant le remplacement du MRF477 par un MRF455. Il faut savoir que le MRF477 n'est plus fabrique et que certains vendeurs sans scrupule en profitent pour le vendre a des prix prohibitifs... Bref, dans le pire des cas, vu les caracteristiques des deux transistors, il y a fort a parier que le simple changement de l'un par l'autre sans autre modification, fonctionne tres bien sans avoir a regler aucun courant de repos... Il faudra juste adapter le brochage du transistor. Evidemment, c'est a titre d'information.
J'attire votre attention sur le fait que vous devez placer de la graisse thermoconductrice au silicone afin d'ameliorer la dissipation thermique du transistor de puissance. Si vous placez ce transistor au meme endroit que l'ancien, contentez-vous de 15 Watts en crete. Ne perdez jamais de vu que pour gagner un point au S-metre, il faut multiplier la puissance par quatre... En d'autres terme, avoir 30 Watts au lieu de 15 ne vous apportera quasiment rien, sauf peut-etre le risque de provoquer la destruction du transistor. Ce transistor est donne pour 60 Watts a condition de le placer sur un radiateur adequate. Ce n'est pas le cas des postes 27/28MHz equipes de ce transistor... Bref, voici les deux images :


Modification MRF477 par 2SC1969

Le MRF455 commence lui aussi a se faire rare sur le marché. Il est donc possible de remplacer le MRF477 par un 2SC1969, ou aussi le MRF455 de la platine ci-dessus, egalement par un 2SC1969 si vous etes deja equipé de la platine en photo ci-dessus. Attention, le brochage est different, il faudra donc "croiser" les pates du nouveau transistor mis en place conformement a son brochage base/collecteur/emetteur. On obtient une puissance de l'ordre de 15 Watts. Prenez un 2SC1969 de Mitsubishi et non de chez NEC (a priori probleme de caractéristiques pour ces derniers cf http://qrp.kd4ab.org/1994/940907/0016.html ).

Nota sur courants de repos
Etage driver = de 80 a 100 mA
Etage final (PA) = de 25 a 45 mA variable selon les série (verifier la forme du signal en BLU à l'oscillocope avec un signal 2 tons).
Si vous ne disposez pas de generateur deux tons, en voici un : cliquez ici (165 ko) .
