Tout d'abord, voici ce qui m'a pousse à réaliser ce préampli. Je suis équipé d'un poste émetteur/récepteur FT757GX et, en phonie, avec le microphone d'origine, il fallait souvent hausser la voix pour se faire entendre. En général, le soir, vous aimez bien parler calmement, à la limite du chuchotement parfois...
Dans un premier temps, avec le concours d'un collègue revendeur, j'ai tout d'abord pu faire l'essai de divers microphones : AM708 d'Adonis , Tuner +3B, MC60, MC80, MC85. Le résultat fut plus que mitigé avec des comptes-rendus d'écoute peu enthousiastes...
De plus, mine de rien, le prix de ces microphones variaient de 45 a 180 euros environ. Bref, je veux bien que les revendeurs de matériel "radioamateur" puissent vivre mais bon, cela fait tout de même un peu cher "du kilo de pomme de terre"...
J'ai donc décidé de monter ce préampli suivant, directement sur platine imprimée a trous (sans typon préalable donc, vu la simplicité du schéma) :
J'y ai apporte quelques modifications :
- Ajout d'un condensateur de 100 nF entre le collecteur et la base de chaque transistor :
Vous avez bien lu, 100 nF ... Pourquoi cette valeur aussi élevée allez-vous me dire ? Parce que je n'avais que cela sous la main. 10 nF aurait dû suffire mais le résultat avec cette valeur de capacité de 100 nF donne de très bons reports de modulation alors, je ne risque pas d'en changer.
Le but de ce condensateur entre le collecteur et la base du transistor est de créer une contre-réaction en réinjectant une partie du signal du collecteur en opposition de phase par rapport a l'entrée (ou la base), sur la base de ce transistor. Le but était de supprimer le larsen présent depuis que mes antennes s'etaient "dangereusement" rapprochées de mon microphone... Non seulement cela a fonctionné mais la restitution de la modulation est encore plus fidèle depuis.
- Ajout de petite selfs de choc (de Conrad Electronic réf0535 680-17) sur les bases des transistors
Ajout d'un accumulateur 8.2V (9V) dans le boîtier pour alimenter le préampli
Ajout d'un inverseur 2 positions a 2 circuits afin d'assurer les fonctions suivantes :
- Position 0 :
Micro d'origine en direct vers l'émetteur sans passer par le préampli
Charge de l'accumulateur et coupure de l'alim du préampli
- Position 1 :
préampli en fonction avec le micro d'origine donc
Arrêt de la charge de l'accumulateur qui alimente ce coup-ci le préampli
Je n'ai pas choisi d'alimenter le préampli directement par l'alimentation car les boucles à ce niveau provoquent très souvent des effets de larsen. L'accumulateur 9V permet donc de s'en affranchir. Sur le schéma, vous constatez 12V et non 9V. Cela ne pose pas de problème particulier. Je vous fais grâce du branchement au niveau de l'inverseur que vous devinerez sans trop de problème.
- Ajout de 3 potentiomètres externes pour les réglages grâves/aigus/volume (ceux du schéma en fait) mais je ne touche jamais a ces réglages. Je ne peux que vous conseiller de placer tout simplement des résistances ajustables en lieu et place des potentiomètres, vous ferez des économies de surcroît...
- Ajout de prises 8 broches et cordon associé
Le total donne un prix aux alentours de 30 euros (le plus cher étant les potentiomètres et leurs boutons associés ainsi que les prises 8 broches).

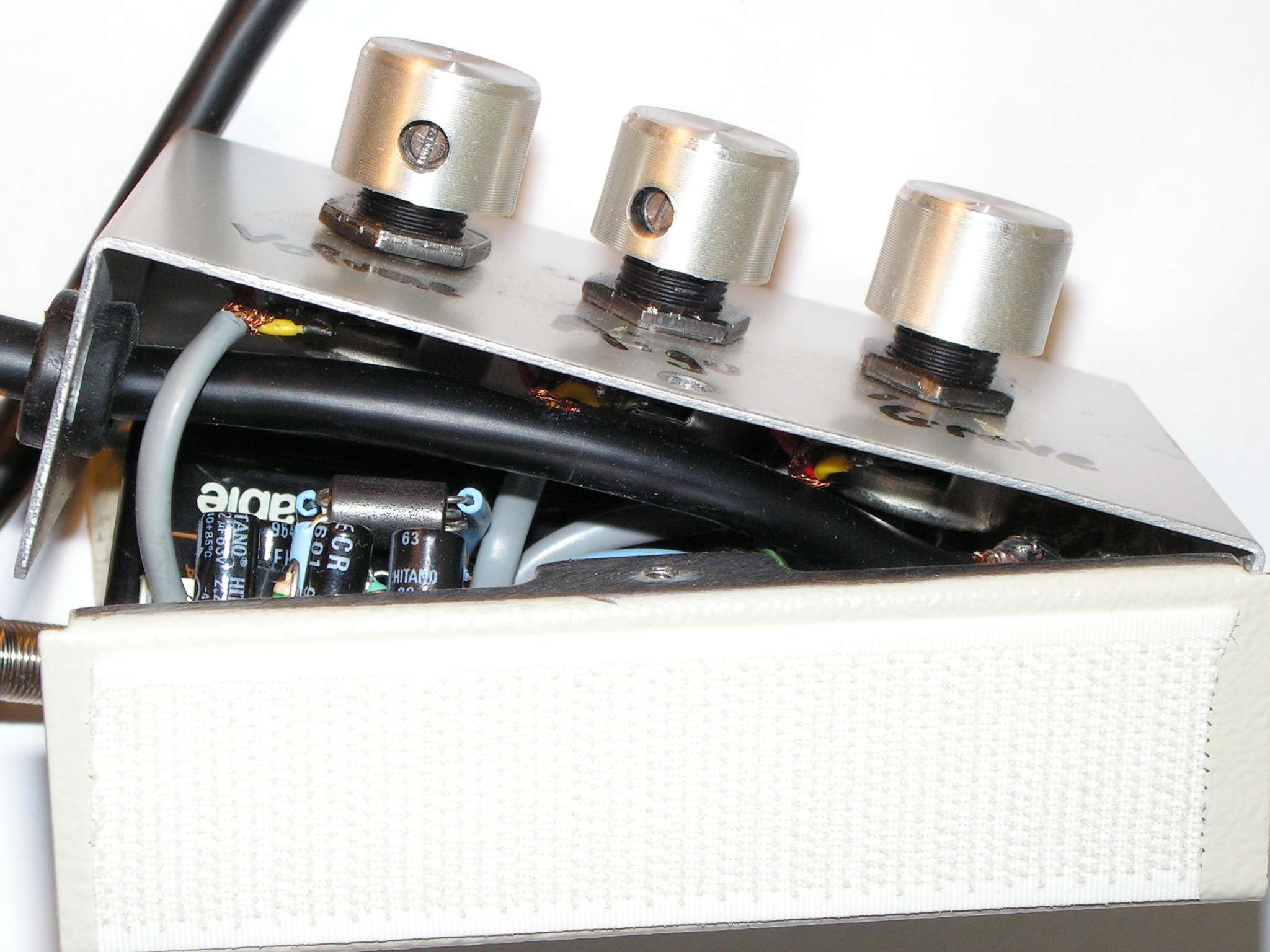

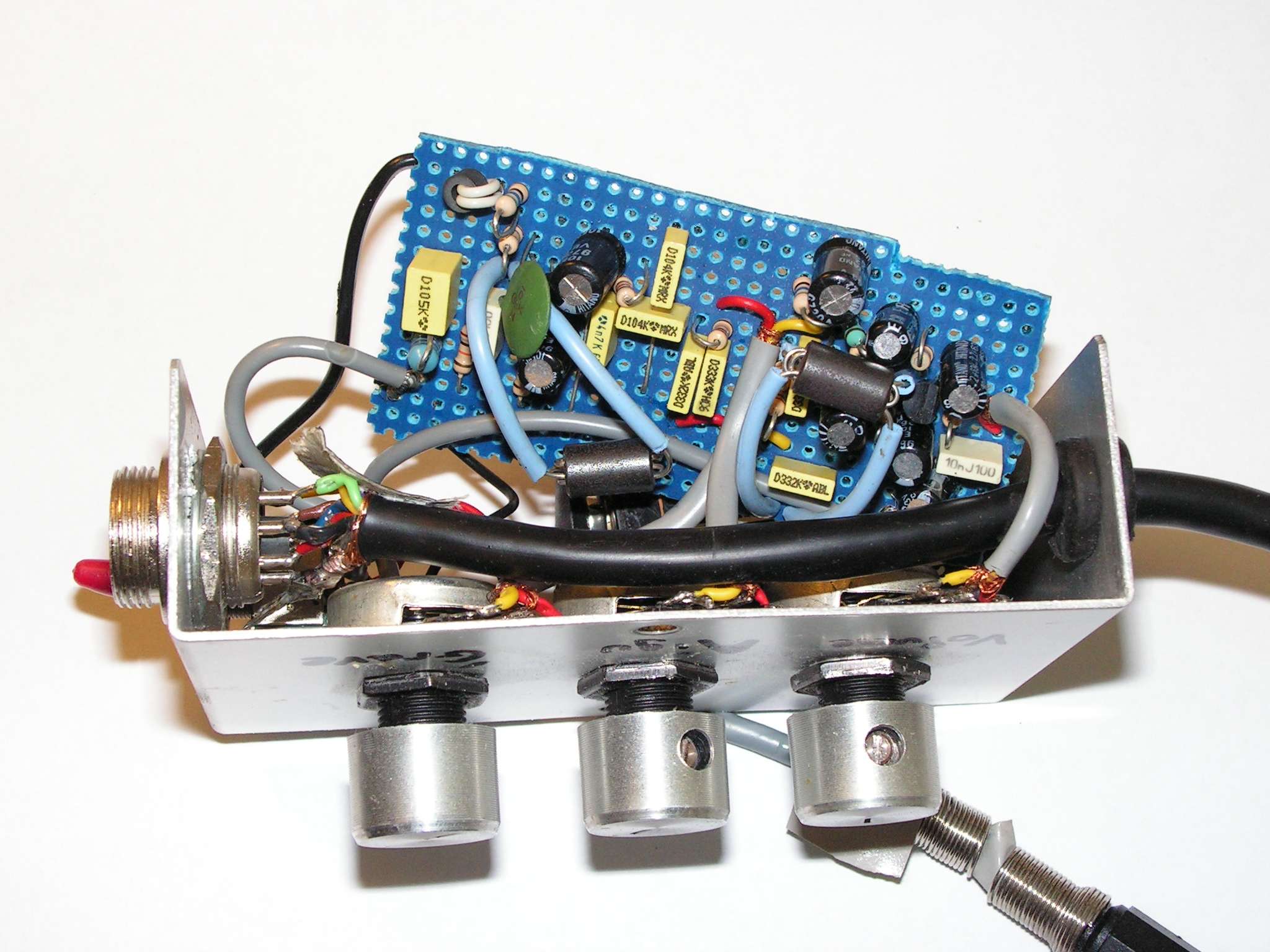

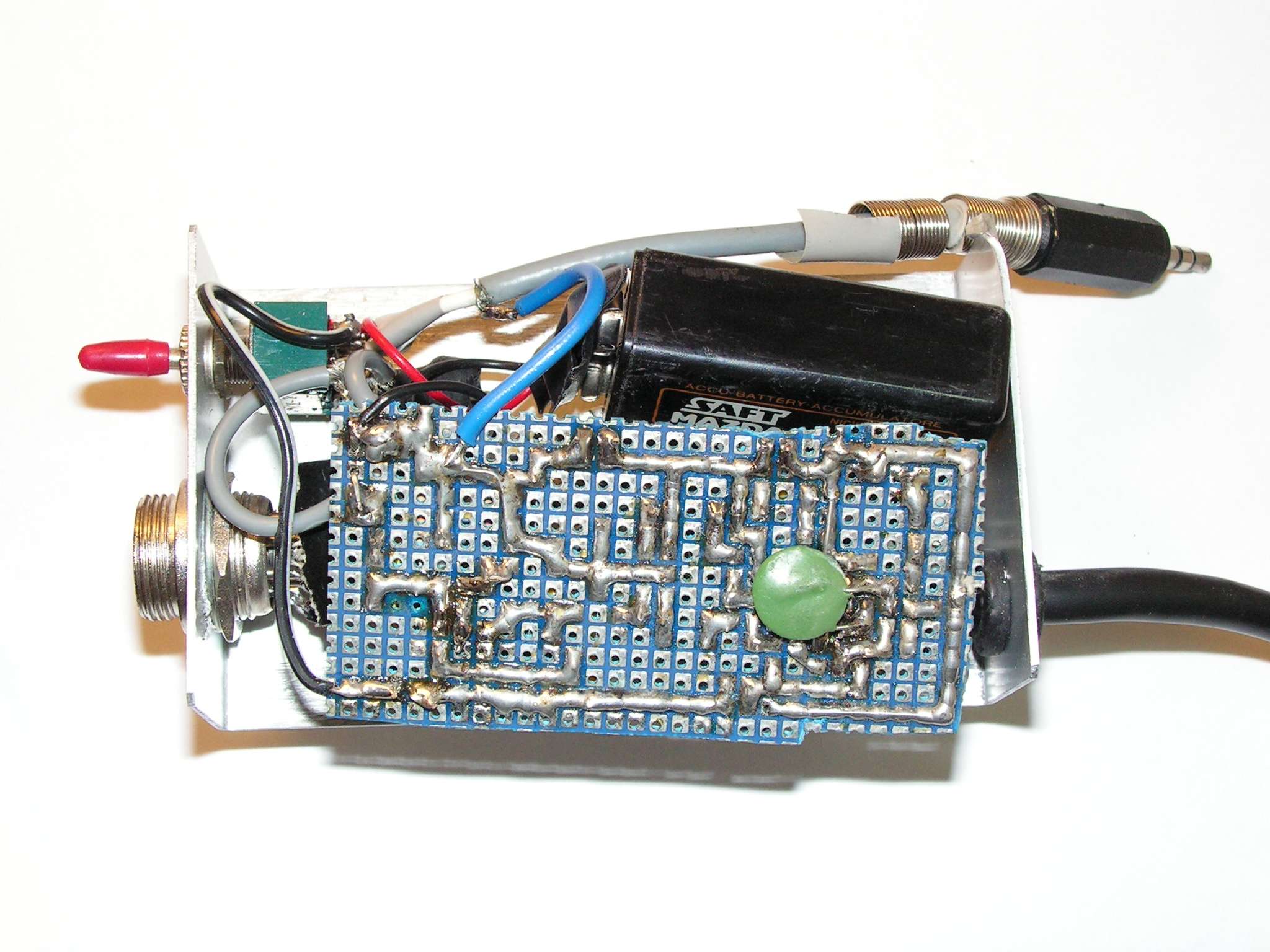

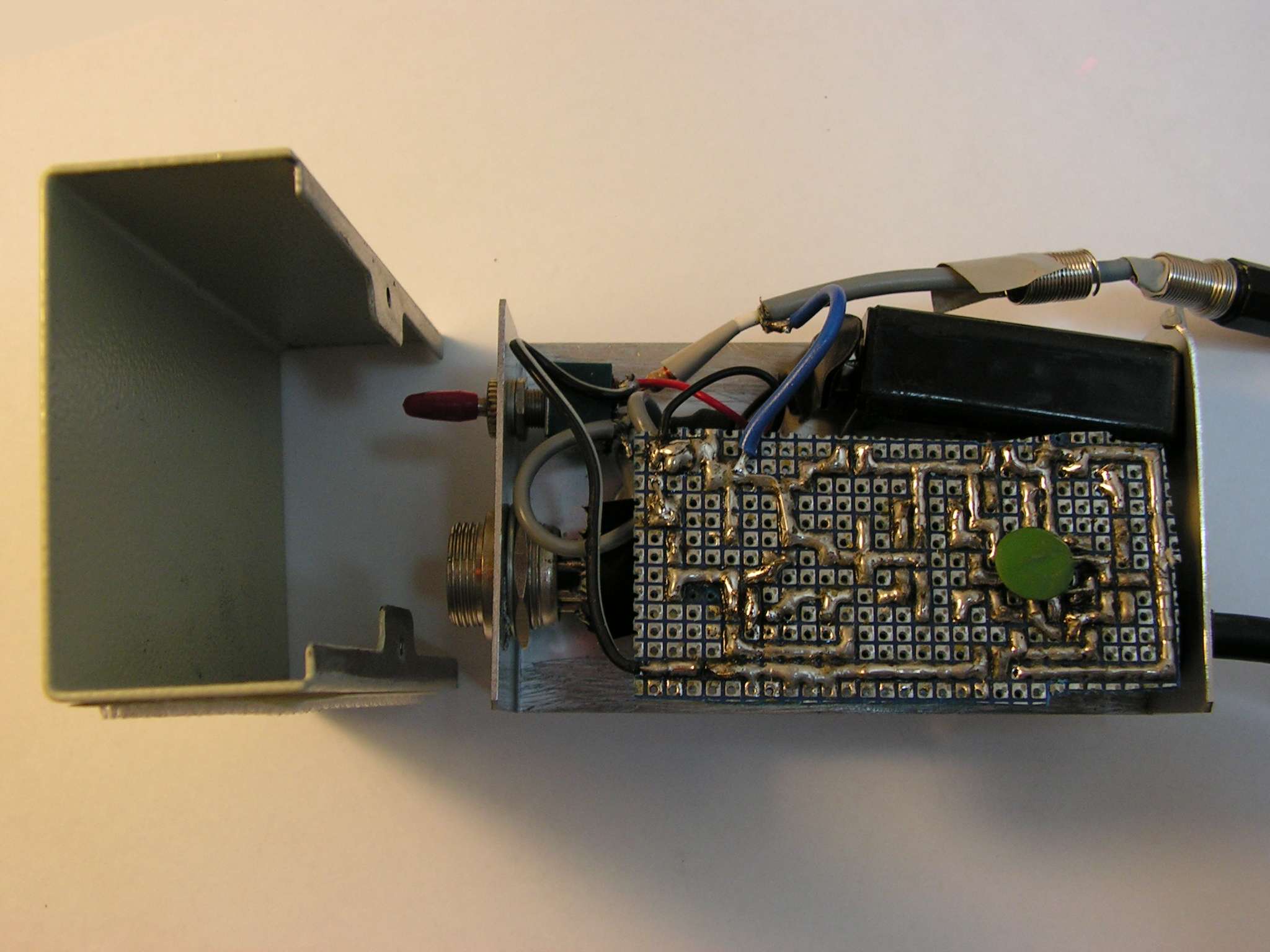

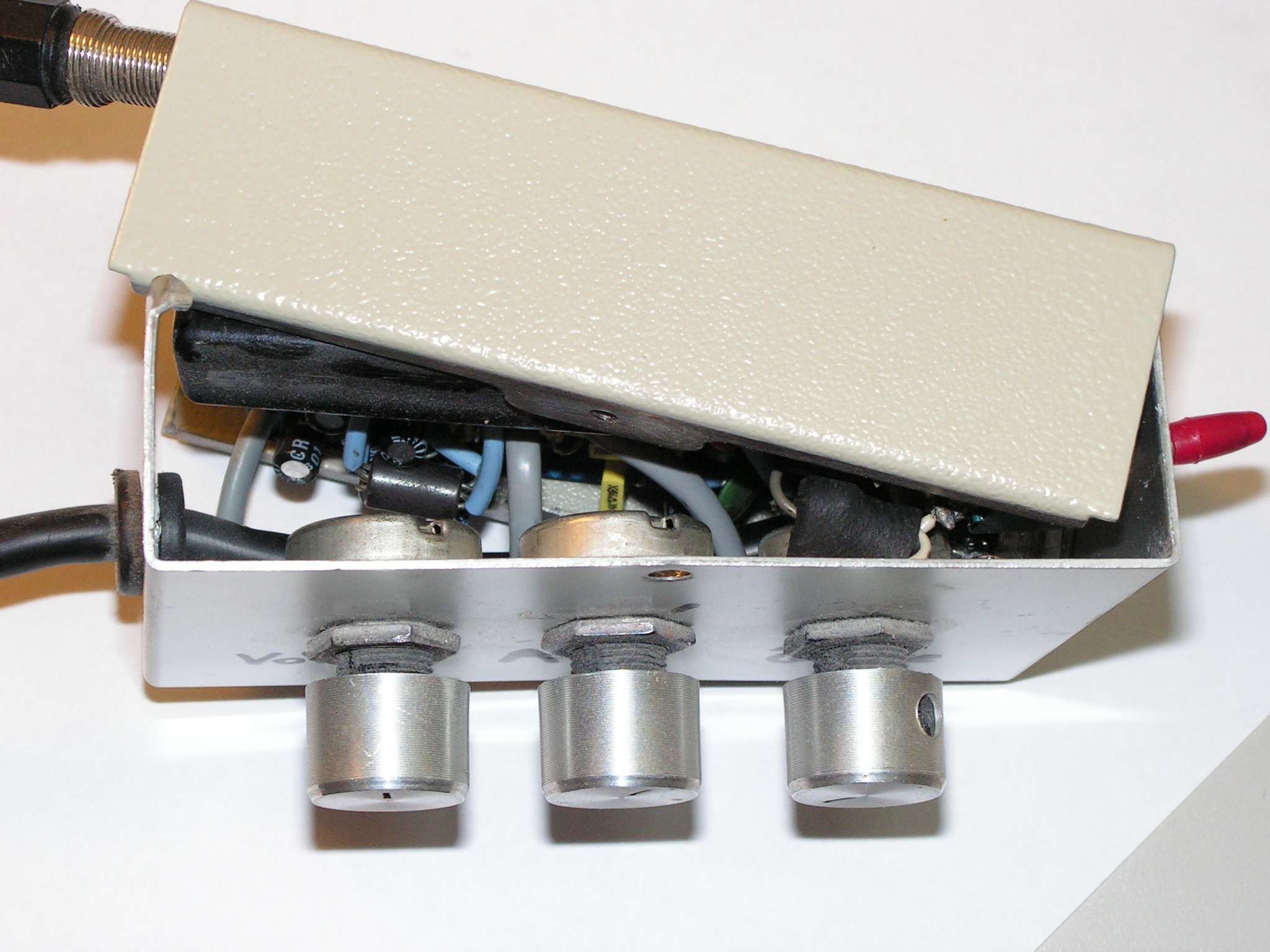

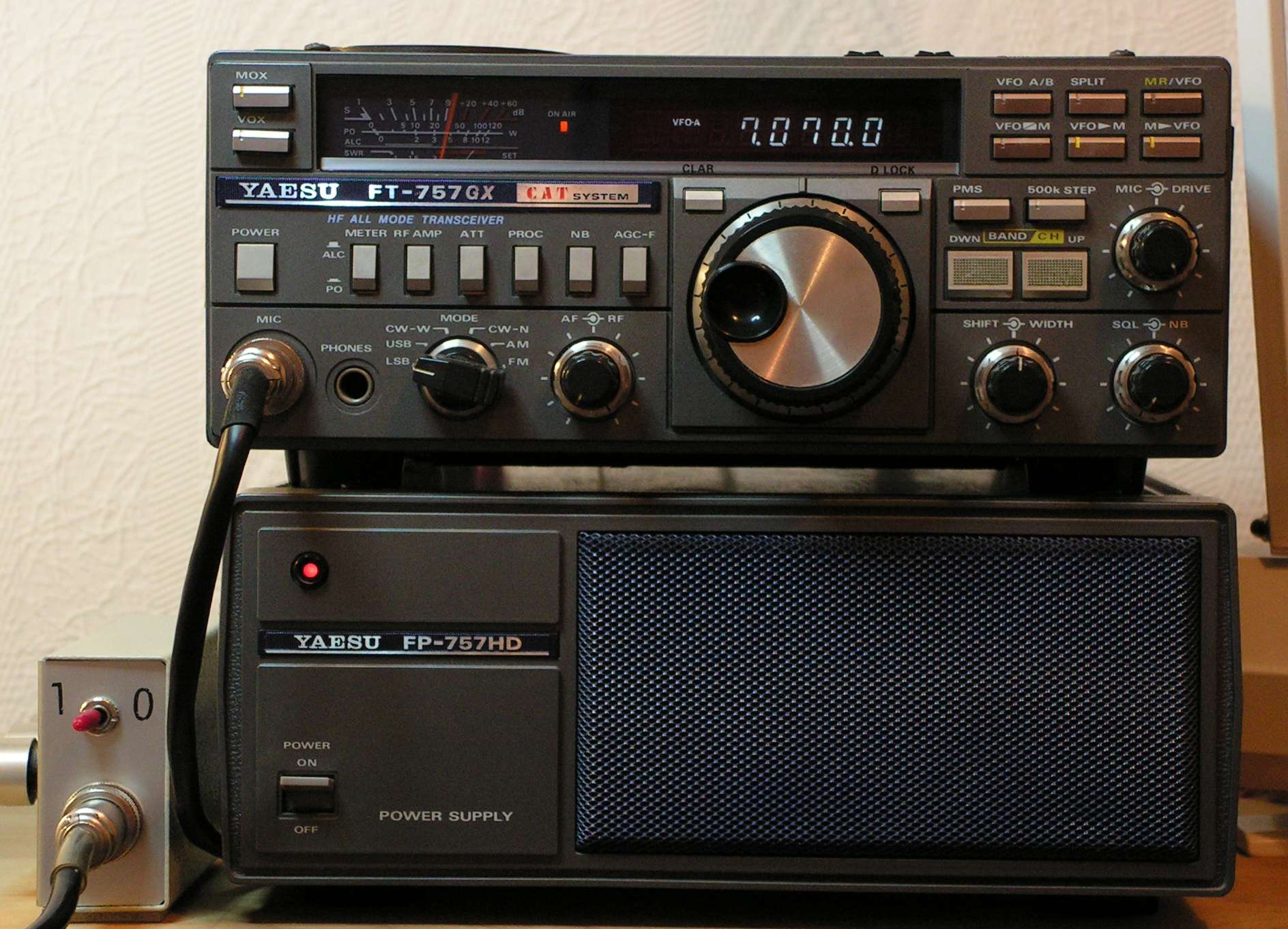

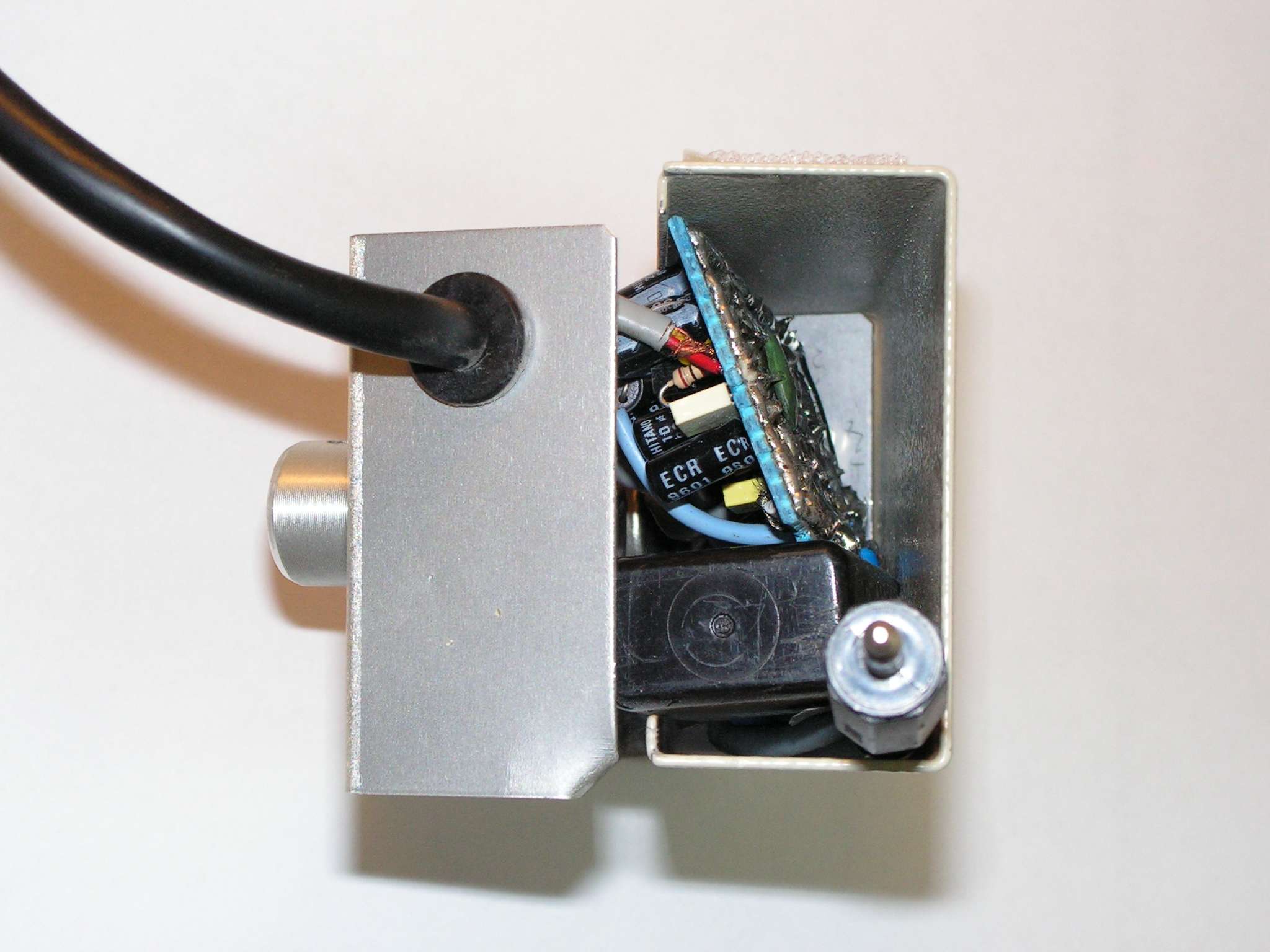

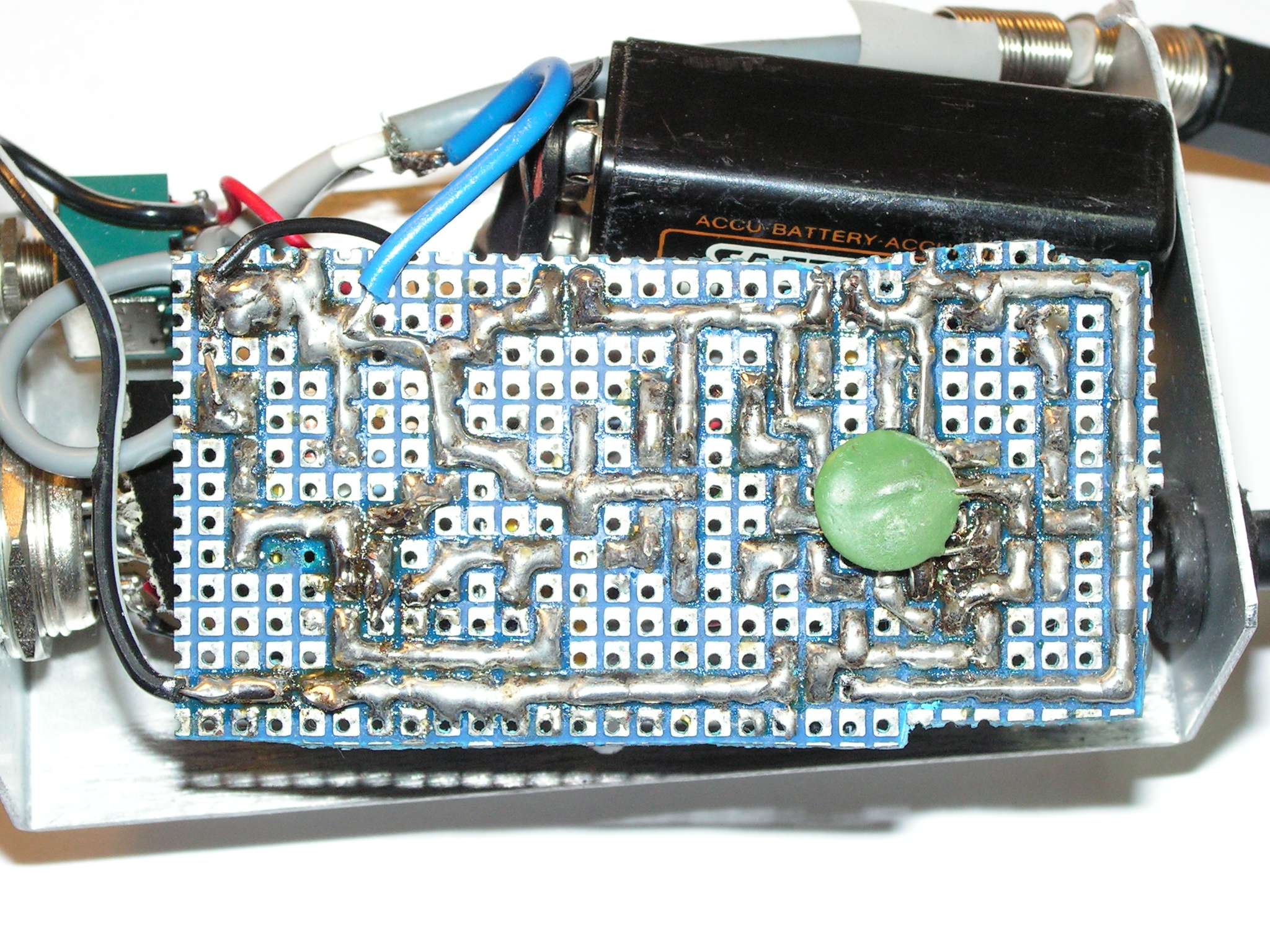

Voilà ce que cela donne :
